凝結水氣動回收泵

瀏覽：791 作者： admin來源：原創時間：2020-09-29 分類：產品案例

純機械式回收氣泵的特性特點

特點

純機械式回收泵，適用于回收高溫液體及腐蝕性液體

無需電力，無任何旋轉部件，不會產生汽蝕損壞

高強度整體執行機構組件設計，不易變形，可承受更高的動力蒸汽壓力和溫度

進汽閥和排汽閥組件經硬化處理和精密研磨，不漏汽更耐磨

彈簧組件采用耐高溫合金不銹鋼X-750，耐高溫，耐疲勞

泵體采用球墨鑄鐵一次鑄造成型，韌性好，酣腐蝕優化結構設計，全自動運行，可靠性佳，免維護

可提供單泵核心單元及完整機組，配置靈活

適用條件

適用介質：100℃以上高溫液體及腐蝕性液體

適用介質密度：0.9～1.0

動力介質類型：蒸汽、壓縮空氣及其它工業氣體

可承受動力介質壓力：Max 12 Barg

最高溫度范圍：350℃

單泵排量：Max 6000 kg/h-12 Barg

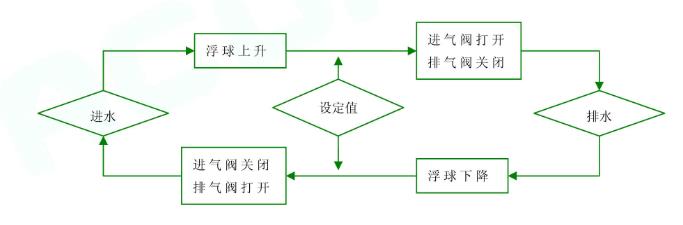

工作原理

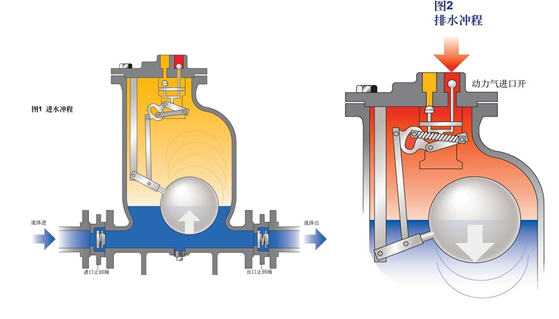

1. 流體進入泵體前，浮球位于最低點，此時動力介質進口閥關閉，排氣出口閥打開。

2. 當流體由重力從止回閥進入泵體時，浮球因浮力上升。

3. 隨著浮球不斷上升，推桿推動彈簧，當浮球上升到一定位置，執行機構迅速動作，動力介質進口閥打開，同時排氣閥關閉，此時彈簧儲存的能量保證了動作的準確和迅速。

4. 動力介質充入泵內，壓力迅增，流體進口止回閥關閉，并迫使流體從出口止回閥迅速排出。

5. 隨著泵體內流體液位下降，推桿拉動彈簧，執行機構立即動作，彈簧儲存的能量打開排氣閥，關閉動力介質進口閥。

6. 泵體內壓力下降，流體重新通過進口止回閥進入泵體，下一次循環動作開始。
